Spline valları

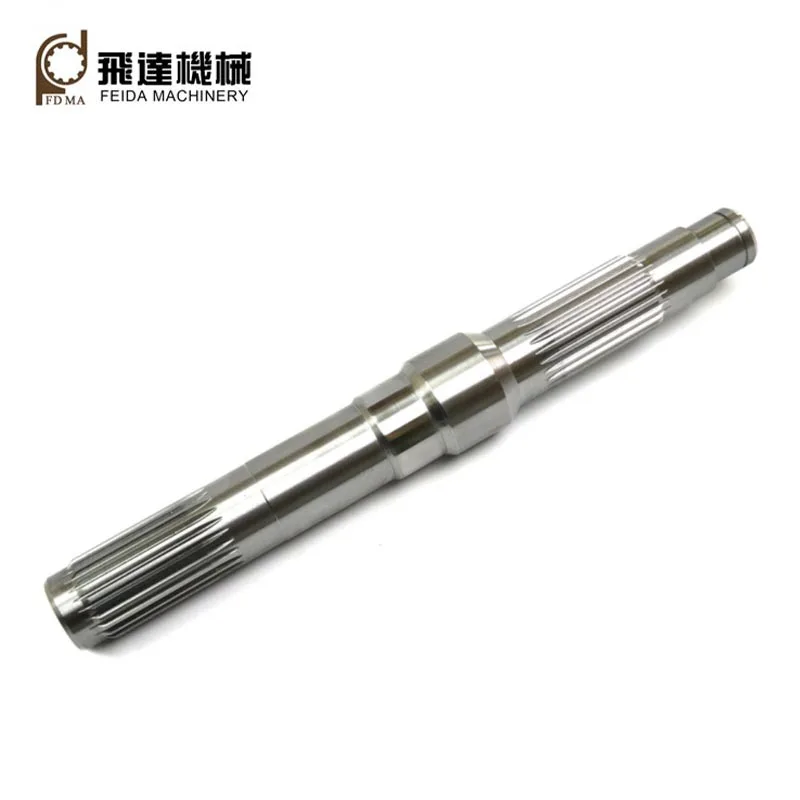

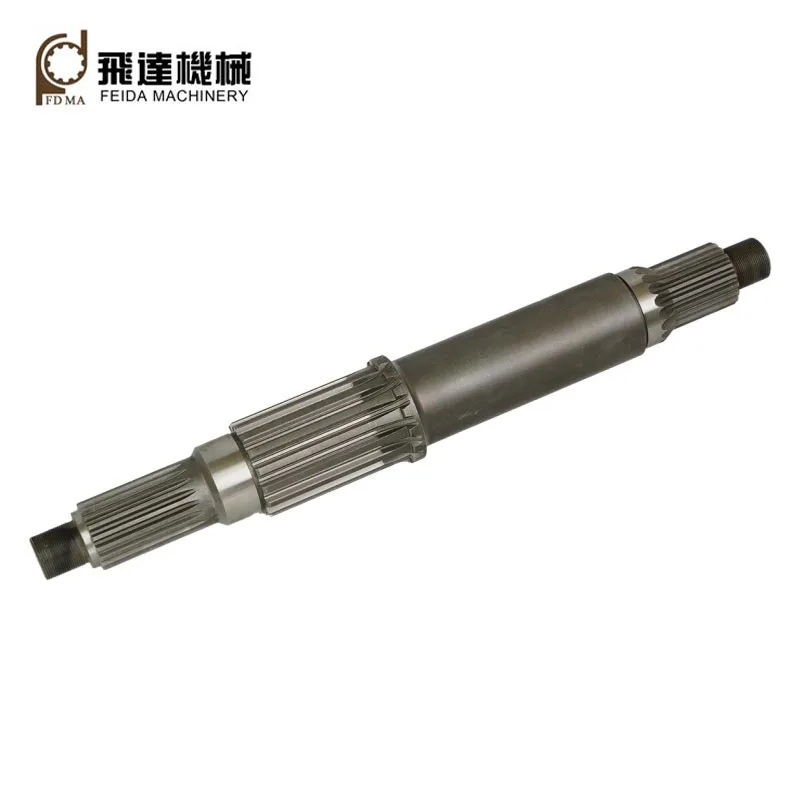

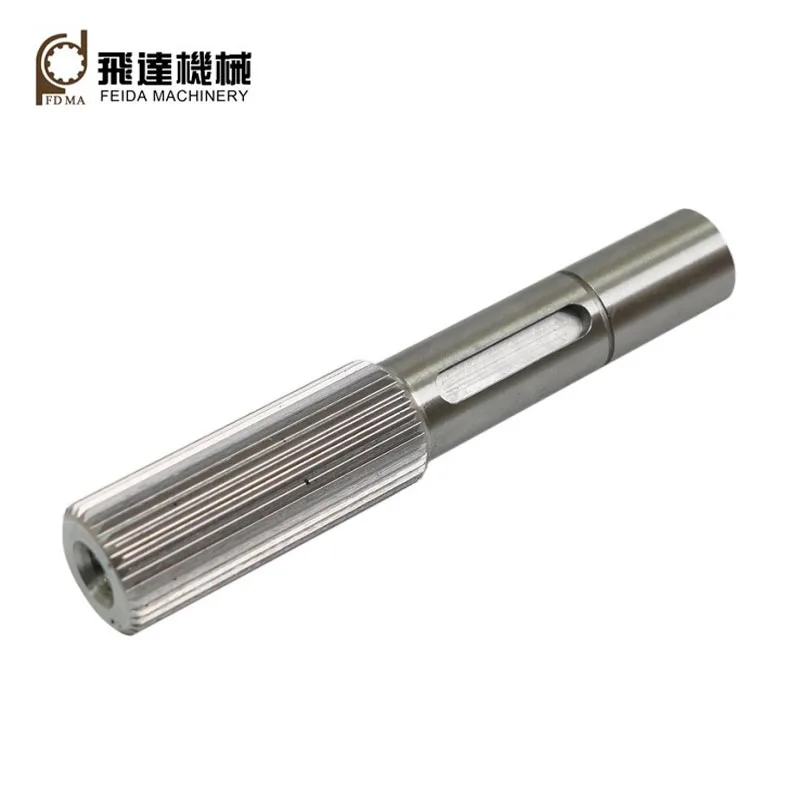

Feida Machinery fabriki tərəfindən xüsusi hazırlanmış spline valları silsilələr və ya dişləri olan mexaniki komponentlərdir. funksiyası cütləşmə komponentlərindəki yivlərlə hörmək, fırlanma anı cütləşən komponentlərə ötürməklə. ötürücü fırlanma anı, onlar həmçinin yanlış hizalanmanı udmaq, gücü artırmaq, vibrasiyanı azaltmaq və səs-küy, montaj və sökülmənin sadələşdirilməsi, eksenel sürüşmə və s.

İki ümumi növ

1.Düzbucaqlı: Düzbucaqlı (düz) ucları və kökləri olan düz tərəfli dişlərə görə üstünlüklərə malikdirlər. sadə dizayn, aşağı istehsal dəyəri və asan emal və yoxlama.
2.Involute: Onların involvent əyriləri (dişli dişlərə bənzər), yuvarlaqlaşdırılmış diş kökləri, vahid meydançası var, nəticədə özünü mərkəzləşdirmə funksiyası, yüksək yükləmə qabiliyyəti, yüksək gücü və bir-birini əvəz etmək imkanı.

Əsas parametr

Modul: M0.5-5
Dəqiqlik dərəcəsi: ISO/DIN 6-10
Dişlərin sayı: daha çox diş, daha yüksək yük qabiliyyəti
Təzyiq bucağı: ümumi dəyərlər 30, 37.5 və 45 dərəcədir.
Daha kiçik təzyiq bucağı daha yüksək yükləmə qabiliyyəti verir; daha böyük bucaqlar sürüşmə əlaqələri üçün daha yaxşıdır.
Meydançanın diametri: nəzəri istinad dairəsi.

Ərizə

Involute spline valları böyük yüklər, yüksək mərkəzləşdirmə dəqiqliyi tələbləri və böyük olan birləşmələr üçün uyğundur. ölçüləri. Onlar adətən avtomobil güc ötürücü sistemləri kimi geniş tətbiqlərdə istifadə olunur. sükan mexanizmlər, qayıq mühərrikləri, pervane sistemləri, bucurqadlar, təyyarə mühərrikləri, sürət qutuları, diferensiallar, ötürmə qutuları və s.

30 ildən çox inkişafdan sonra Feida Machinery indi üç fabrikə malikdir: biri mexaniki ötürmə üçün komponentlər, biri fərdiləşdirilmiş dəqiq hissələr üçün, biri isə təbəqə metal hissələri üçün. Biz yüksək keyfiyyətli istehsal edə bilirik spline CNC spline emal üsullarından istifadə edən vallar (məsələn, hobbing, formalaşdırma, broşlama, üyütmə və s.) və yüksək keyfiyyətli xam materiallar (məsələn, 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 və s.).

Bütün emal prosesi

Xammal → Döymə → Tornalama → Spline emalı → Frezeleme → İstilik müalicəsi → Taşlama → Yoxlama → Qablaşdırma və çatdırılma

Əsas istehsal avadanlığı

30 ildən çox inkişaf yolu ilə Feida Machinery qabaqcıl istehsalın tam dəstinə malikdir avadanlıq, o cümlədən CNC torna, CNC dişli hobber, CNC dişli formalaşdırıcı, CNC dişli təraş maşınları, CNC spline broş maşını, CNC dişli dəyirman, CNC emal mərkəzi və s.

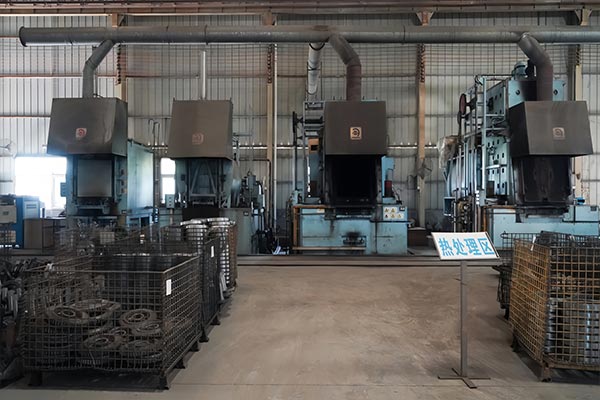

İstilik müalicəsi

Bizim istilik emal proseslərimizə söndürmə və istiləşmə, karbürləşdirmə və söndürmə, yüksək tezlikli sərtləşdirmə, karbonatlaşdırma, nitridləmə və s. İstilik emal yolu ilə, spline vallarımızın mexaniki xassələri ola bilər. optimallaşdırılmışdır çox yaxşı.

Tez-tez verilən suallar

Dəqiq hissələrin keyfiyyətinə necə zəmanət verirsiniz?

Feida ISO:2015 keyfiyyət idarəetmə sistemi sertifikatından keçmişdir.
Biz çoxmərhələli Keyfiyyətə Nəzarət (QC) sistemini tətbiq edirik:
İlkin Maddə Təftişi (FAI): Kütləvi istehsala başlamazdan əvvəl tam ölçülü yoxlama.
Prosesdə Keyfiyyətə Nəzarət (IPQC): Nümunə alma prosesi emal zamanı hər 2-3 saatdan bir yoxlanılır.
100% Yekun Yoxlama: Qablaşdırmadan əvvəl hər bir hissə ölçüləri və səthi bitirmə üçün son yoxlamadan keçir.

Satışdan sonrakı xidmətləriniz necədir?

Biz vaxtında texniki dəstək və həllər təqdim edən hərtərəfli satış sonrası xidmət sistemi qurmuşuq istifadə zamanı müştərilərin narahat olmamasını təmin etmək.
